Trong bài viết này, DUOTECH chia sẻ về sản phẩm ốc siết cáp (hay còn gọi là: ốc xiết cáp) hệ ren PG với cụm từ tiếng anh quen thuộc cable glands PG type gồm các loại PG7 PG9 PG11 PG13.5 PG13.5 L PG16 PG21 PG29 PG36 PG42 PG48 , làm rõ thông số kích thước và đặc điểm ứng dụng của chúng.

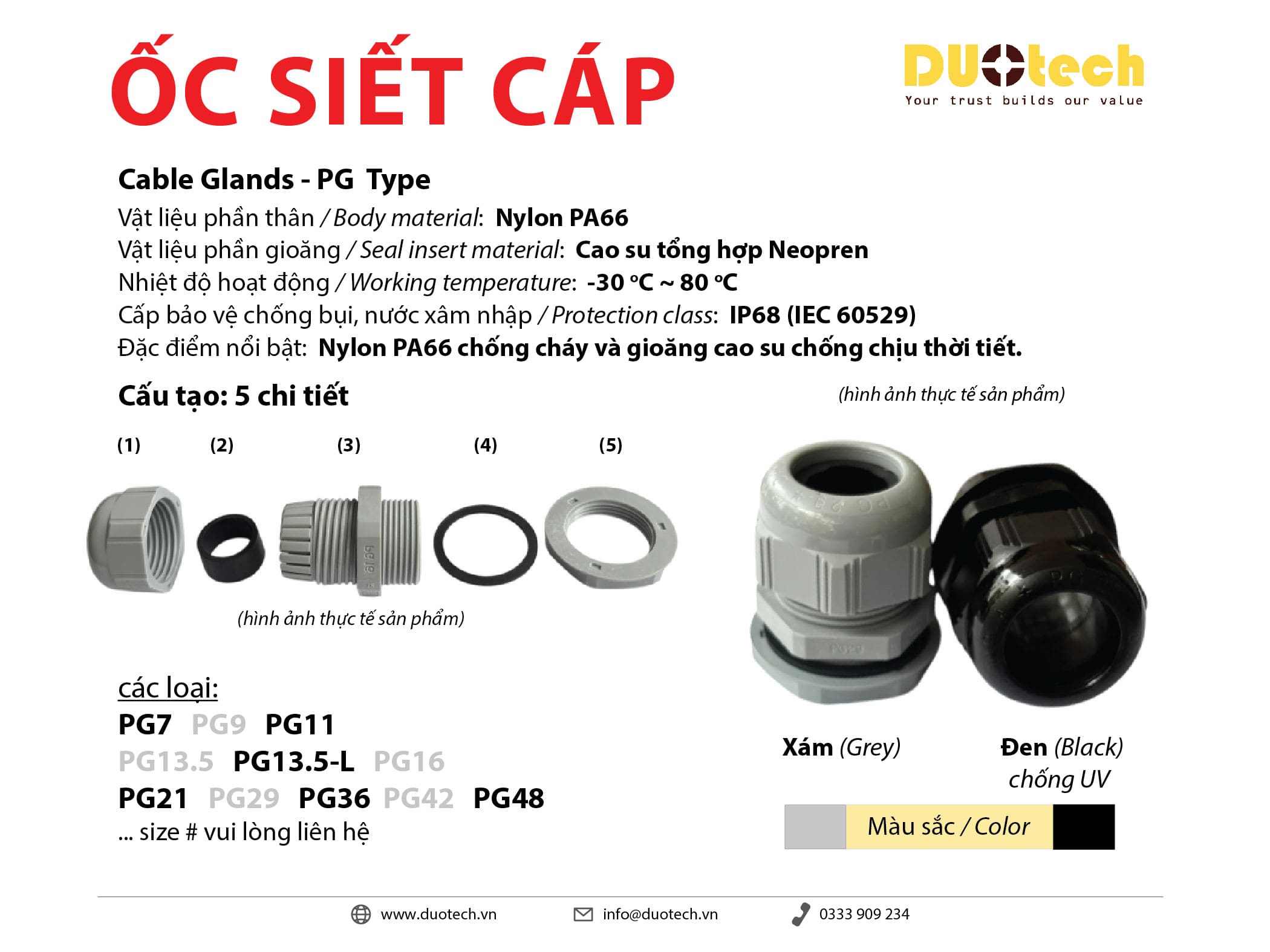

Đặc điểm thiết kế của ốc siết (xiết) cáp hệ ren PG – Cable glands PG type
- Vật liệu phần thân / Body material: Nylon PA66
- Vật liệu phần gioăng / Seal insert material: Cao su tổng hợp Neopren
- Nhiệt độ hoạt động / Working temperature: -30 oC ~ 80 oC
- Cấp bảo vệ chống bụi, nước xâm nhập / Protection class: IP68 (IEC 60529)
- Đặc điểm nổi bật: Nylon PA66 chống cháy và gioăng cao su chống chịu thời tiết.

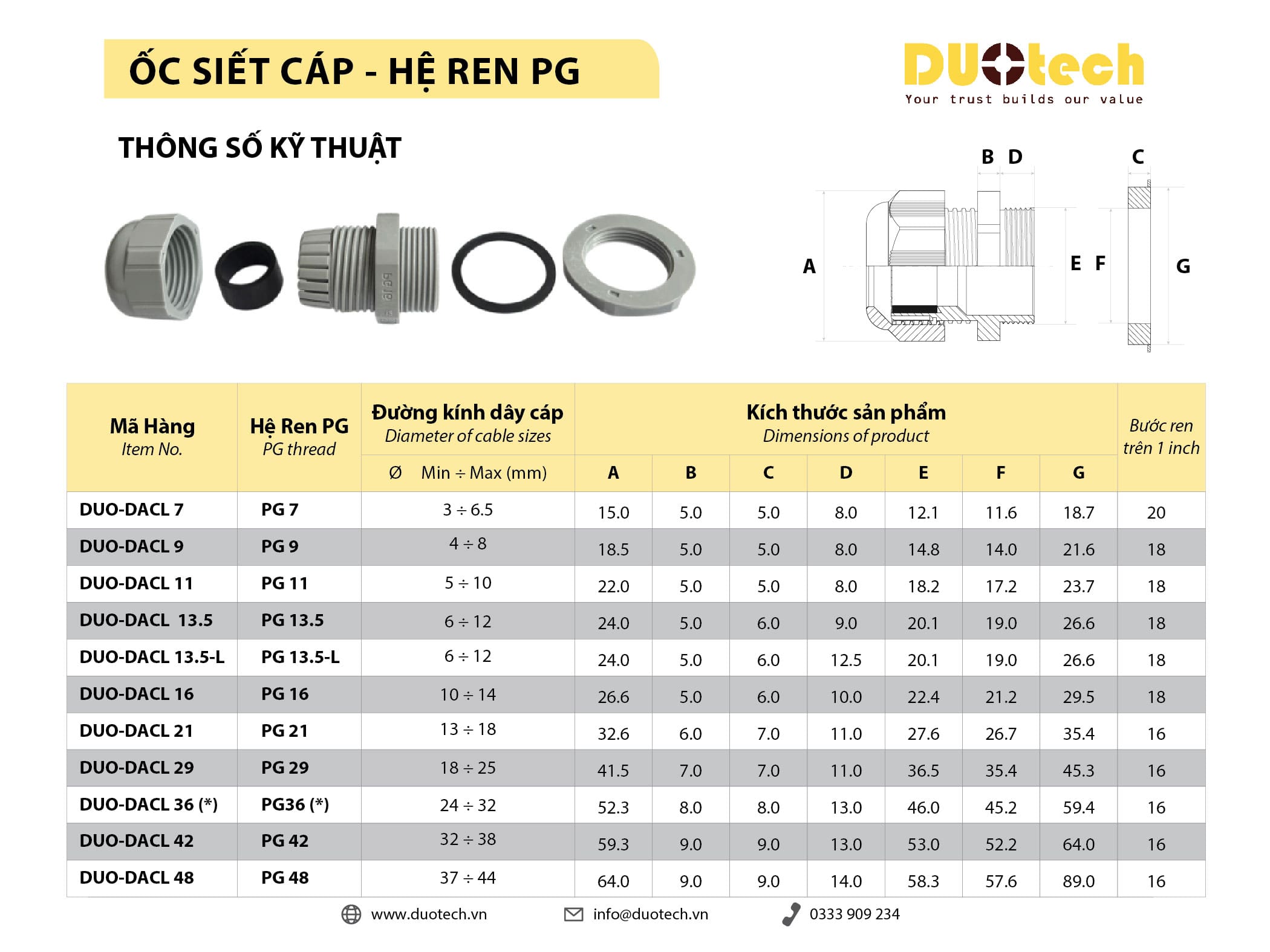

Bảng thông số kỹ thuật các loại Ốc siết cáp PG7 PG9 PG11 PG13.5 PG13.5 L PG16 PG21 PG29 PG36 PG42 PG48 thuộc nhóm DACL series chính hãng thương nhãn hiệu Dong-A bestech hàn quốc
| Mã Hàng Item No. |
Hệ Ren PG PG thread |
Đường kính dây cáp Diameter of cable sizes |
Kích thước sản phẩm Dimensions of product |
SL Bước ren trên 1 inch |
||||||
| Ø Min ÷ Max (mm) | A | B | C | D | E | F | G | |||
DUO-DACL 7 |
PG7 | 3 ÷ 6.5 | 15 | 5 | 5 | 8 | 12.1 | 11.6 | 18.7 | 18 |
DUO-DACL 9 |
PG9 | 4 ÷ 8 | 18.5 | 5 | 5 | 8 | 14.8 | 14 | 21.6 | 18 |
DUO-DACL 11 |
PG11 | 5 ÷ 10 | 22 | 5 | 5 | 8 | 18.2 | 17.2 | 23.7 | 18 |
DUO-DACL 13.5 |
PG13.5 | 6 ÷ 12 | 24 | 5 | 6 | 9 | 20.1 | 19 | 26.6 | 18 |
DUO-DACL 13.5L |
PG13.5L | 6 ÷ 12 | 24 | 5 | 6 | 12.5 | 20.1 | 19 | 26.6 | 18 |
DUO-DACL 16 |
PG16 | 10 ÷ 14 | 26.6 | 5 | 6 | 10 | 22.4 | 21.2 | 29.5 | 18 |
DUO-DACL 21 |
PG21 | 13 ÷ 18 | 32.6 | 6 | 7 | 11 | 27.6 | 26.7 | 35.4 | 16 |
DUO-DACL 29 |
PG29 | 18 ÷ 25 | 41.5 | 7 | 7 | 11 | 36.5 | 35.4 | 45.3 | 16 |
DUO-DACL 36 |
PG36 | 24 ÷ 32 | 52.3 | 8 | 8 | 13 | 46 | 45.3 | 59.4 | 16 |
DUO-DACL 42 |
PG42 | 32 ÷ 38 | 59.3 | 9 | 9 | 13 | 53 | 59.4 | 64 | 16 |
DUO-DACL 48 |

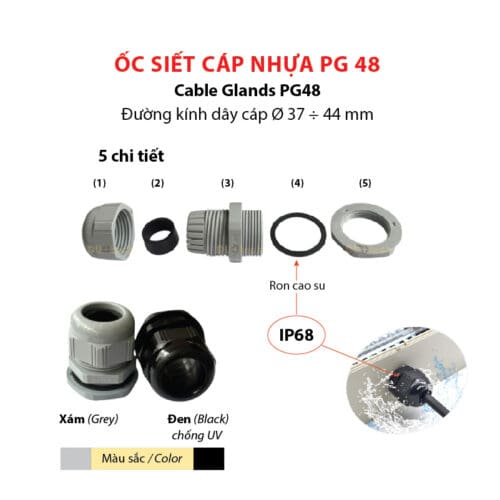

PG48 | 37 ÷ 44 | 64 | 9 | 9 | 14 | 58.3 | 64 | 89 | 16 |

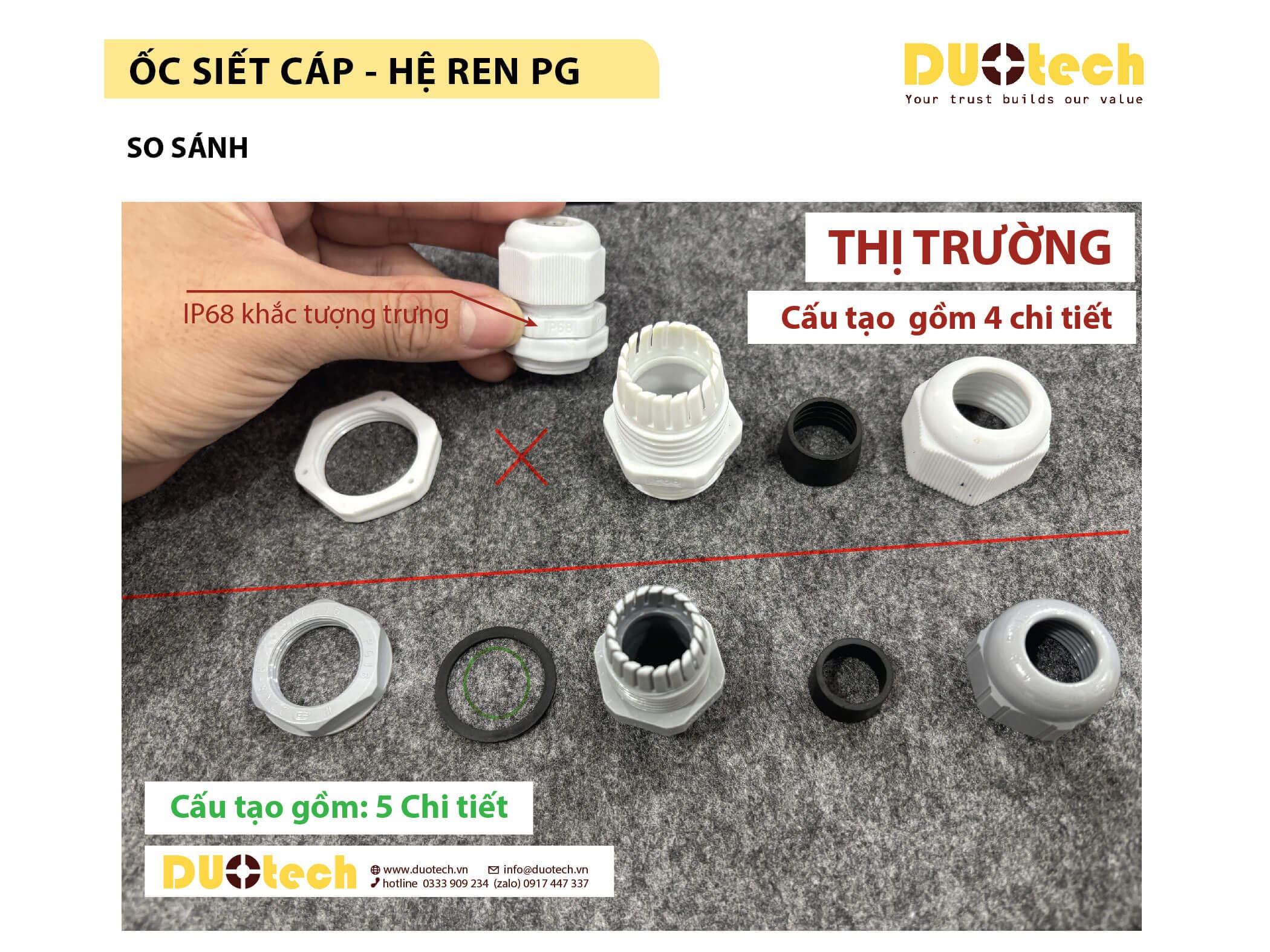

Tại sao nên chọn ốc siết cáp cable glands PG type được cung cấp phân phối bởi DUOTECH?

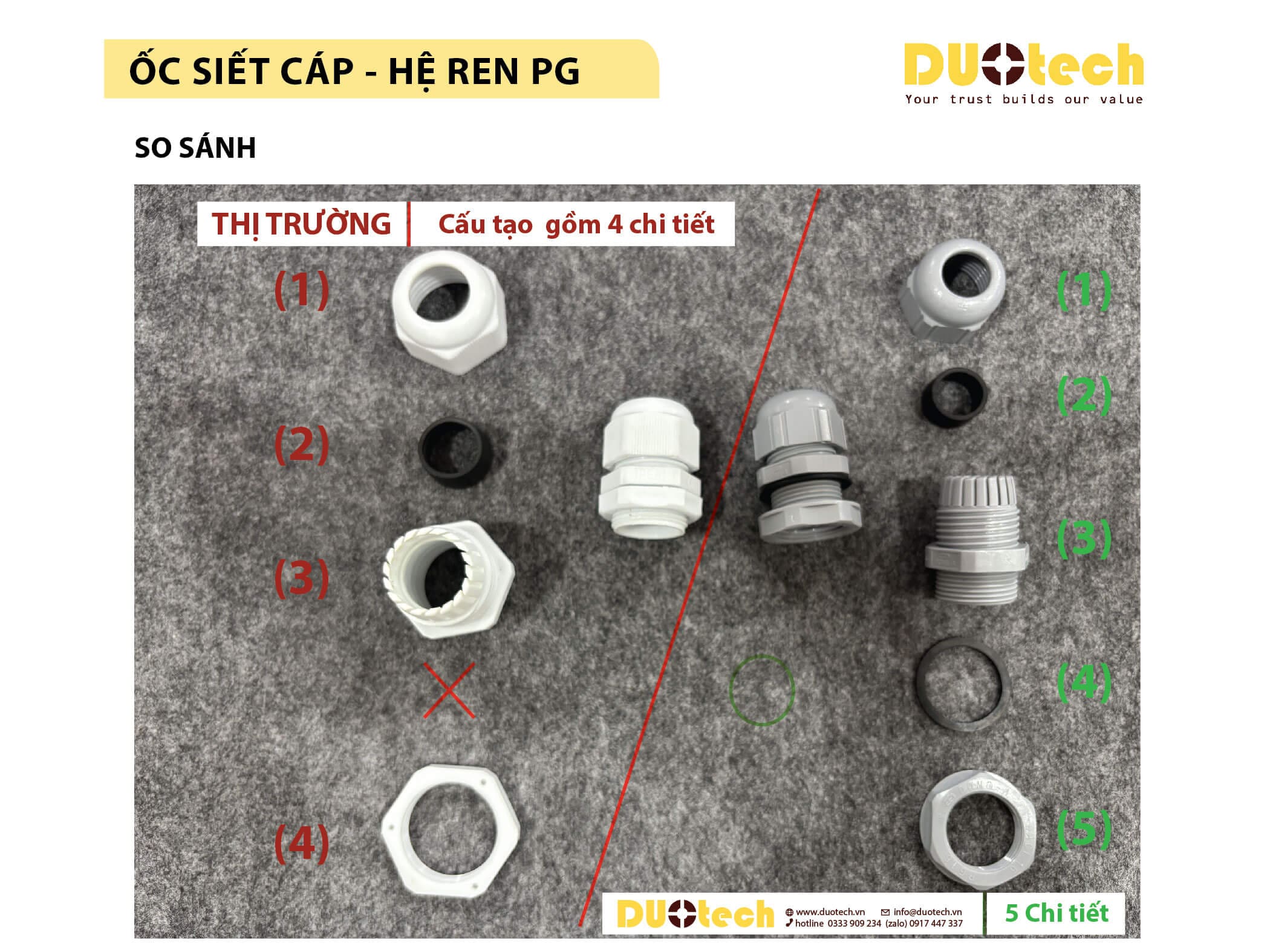

Sản phẩm thị trường: Cấu tạo gồm 4 chi tiết
Sản phẩm DUOTECH cung cấp:
-
- Có cấu tạo gồm 5 chi tiết
- Phần thân: Nylon PA66 chống cháy
- Phần gioăng ron: được làm từ Cao su tổng hợp Neopren, có khả năng chống chịu thời tiết.
- Có dãi nhhiệt độ hoạt động rộng: -30 độ C tới 80 độ C
- Đảm bảo độ kín chống bụi, nước xâm nhập theo tiêu chuẩn IEC 60529: đạt IP68
 |
 |

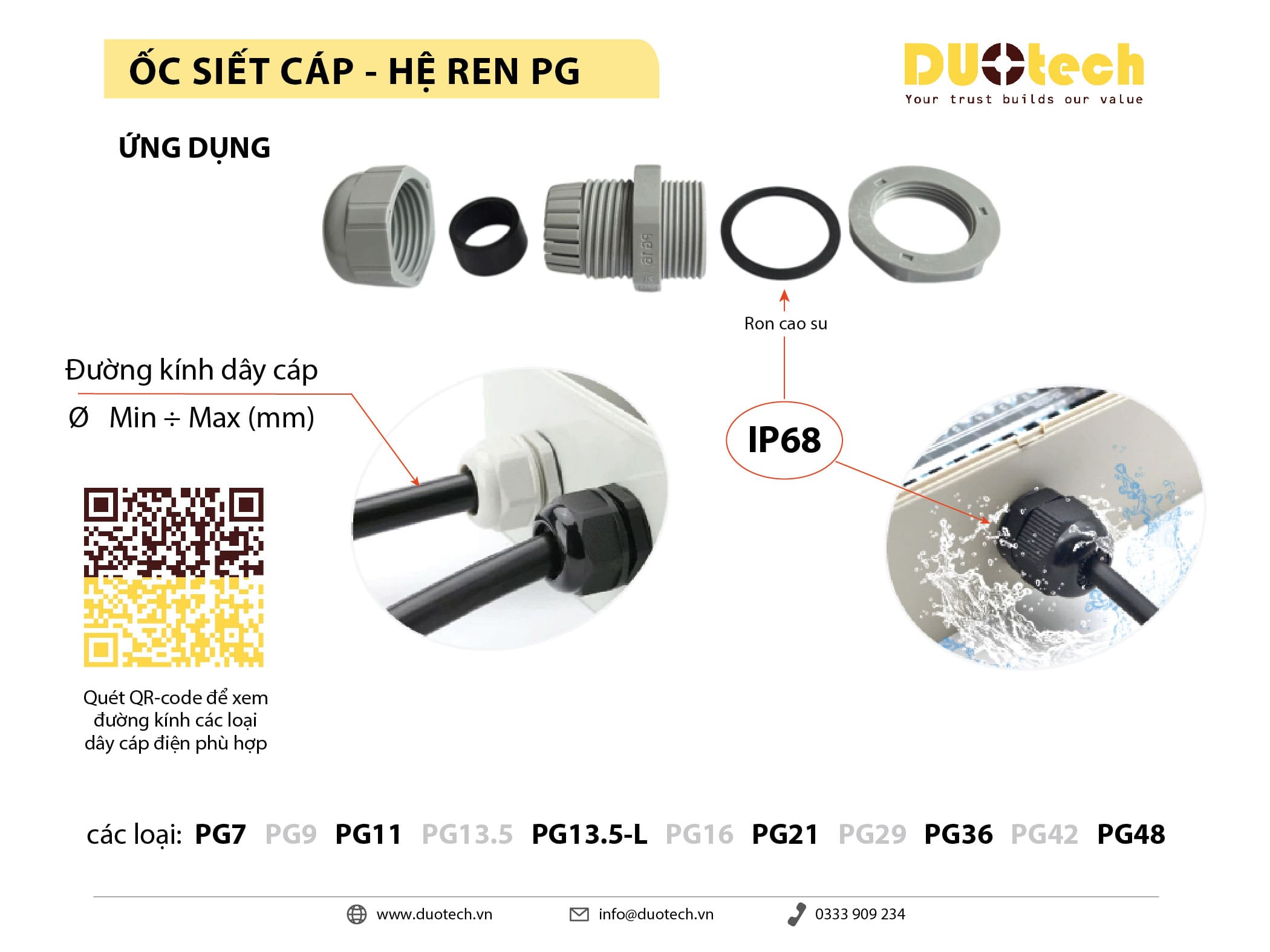

Ứng dụng của ốc siết xiết cáp không chỉ giúp cố định dây mà còn chống nước, chống bụi, đảm bảo hệ thống hoạt động ổn định và an toàn
Bảo vệ dây cáp điện
-
- Ốc siết cáp có thể bịt kín trên vỏ cáp bên ngoài để tránh bụi và hơi ẩm lọt vào vỏ điện hoặc dụng cụ.
- Chúng cũng có thể bảo vệ hệ thống dây điện nhạy cảm khỏi bị nhiễm bẩn, ăn mòn và khí dễ cháy.
Ốc siết – xiết cáp PG giúp Giảm sức ép
-
- Trong hệ thống điện, dây cáp luôn chuyển động ở một mức độ nhất định, cả trong quá trình lắp đặt và sử dụng
- Điều quan trọng là cần phải bảo vệ dây cáp điện khỏi độ bền kéo trước những chuyển động liên tục hoặc gián đoạn.
- Vì lý do này, cần có ốc siết cáp để giảm sức ép.
Bịt kín đầu dây cáp điện
-
- Ốc siết cáp bịt kín đầu cáp bằng cách siết chặt các đai ốc (cap nuts).
- Khi các đai ốc được vặn chặt, các tấm ép vào vòng đệm kín – nhờ đó dây được bịt kín và lực căng được giảm bớt.
- Ưu điểm đặc biệt của các tấm kẹp là chúng có thể tạo ra phạm vi kẹp lớn, cho phép sử dụng các đường kính dây khác nhau.
Khả năng chống lại tác động của môi trường
-
- Ốc siết cáp bằng nhựa làm từ polyamit có thể được sử dụng ở khoảng nhiệt độ từ -30 °C đến +80 °C.
- Chúng có khả năng chống mài mòn và va đập cũng như chống lại hydrocarbon/nhiên liệu và chất tẩy rửa…
- Ngược lại, ốc siết cáp bằng thép không gỉ thích hợp cho ngành công nghiệp nặng – chúng không thấm nước và chịu được nhiều chất khử trùng được sử dụng trong sản xuất thực phẩm…
Với thiết kế nhỏ gọn, linh hoạt thì Ốc siết cáp
-
- Được dùng để không cần phải tháo rời từng bộ phận bên trong trong quá trình lắp ráp.
- Khi cần điều chỉnh, người dùng chỉ cần nới lỏng đai ốc, giúp đơn giản hóa công tác bảo trì, tiết kiệm thời gian.
